CQB-G系列高温磁力驱动离心泵
产品概述
CQB-G型高温保温泵采用多重循环冷却结构，保证了原动力和磁传动的可靠性和稳定性，同时采用柱销联轴器减少了泵的噪音和震动，便拆式和柱销联轴器同时使用，使泵的结构增长，更有利于泵的散热。同时，也十分方便用户的维修或更换零件，在泵的外转子部分还设计了散热风叶，确保磁钢的稳定性。本系列泵适用于输送高温介质，温度≤300℃。

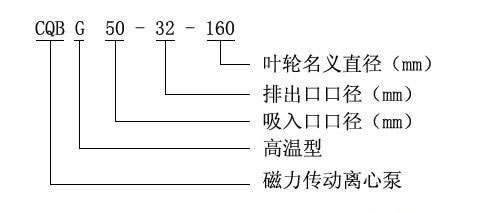

型号意义
性能参数表
| 型 号 | 口径 |
流量 (m3/h) |
扬程m |
气蚀余粮 （NPSH）r(m) |
电机功率 KW |
转速 (r/min) |
电压 (V) |
|
| 进口(mm) | 出口(mm) | |||||||
| CQB32-20-125G | 32 | 20 | 3.2 | 20 | 4.5 | 1.5 | 2900 | 380 |
| CQB32-20-160G | 32 | 20 | 3.2 | 32 | 4.5 | 2.2 | 2900 | 380 |
| CQB40-25-125G | 40 | 25 | 6.3 | 20 | 4.5 | 2.2 | 2900 | 380 |
| CQB40-25-160G | 40 | 25 | 6.3 | 32 | 4.5 | 3 | 2900 | 380 |
| CQB40-25-200G | 40 | 25 | 6.3 | 50 | 4.5 | 5.5 | 2900 | 380 |
| CQB50-32-125G | 50 | 32 | 12.5 | 20 | 4.0 | 3 | 2900 | 380 |
| CQB50-32-160G | 50 | 32 | 12.5 | 32 | 4.0 | 4 | 2900 | 380 |
| CQB50-32-200G | 50 | 32 | 12.5 | 50 | 4.0 | 7.5 | 2900 | 380 |
| CQB50-32-250G | 50 | 32 | 12.5 | 80 | 4.0 | 15 | 2900 | 380 |
| CQB65-50-125G | 65 | 50 | 25 | 20 | 4.0 | 5.5 | 2900 | 380 |
| CQB65-50-160G | 65 | 50 | 25 | 32 | 4.0 | 7.5 | 2900 | 380 |
| CQB65-40-200G | 65 | 40 | 25 | 50 | 4.0 | 15 | 2900 | 380 |
| CQB65-40-250G | 65 | 40 | 25 | 80 | 4.0 | 22 | 2900 | 380 |
| CQB80-65-125G | 80 | 65 | 50 | 20 | 3.5 | 7.5 | 2900 | 380 |
| CQB80-65-160G | 80 | 65 | 50 | 32 | 3.5 | 15 | 2900 | 380 |
| CQB80-50-200G | 80 | 50 | 50 | 50 | 3.5 | 22 | 2900 | 380 |
| CQB80-50-250G | 80 | 50 | 50 | 80 | 3.5 | 37 | 2900 | 380 |
| CQB100-80-125G | 100 | 80 | 100 | 20 | 3.2 | 15 | 2900 | 380 |
| CQB100-80-160G | 100 | 80 | 100 | 32 | 3.2 | 22 | 2900 | 380 |
| CQB100-65-200G | 100 | 65 | 100 | 50 | 3.2 | 37 | 2900 | 380 |
| CQB100-65-250G | 100 | 65 | 100 | 80 | 3.2 | 55 | 2900 | 380 |
