D、DG型卧式多级离心泵

产品概述
D、DG型卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

适用范围
D型泵系单吸多级分段式离心泵，供输送清水及物理化学性质类似于清水的液体之用。泵扬程H19至245.7米，流量为18至162m3/h，液体的最高温度不得80℃，适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

结构特点
1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

技术参数
流量：6.3-300m3/h；
扬程：13-650m；
功率：2.2-400KW；
转速：1450-2950r/min；
口径：φ50-φ200；
温度范围：≤105℃；
工作压力：≤3.0Mpa。

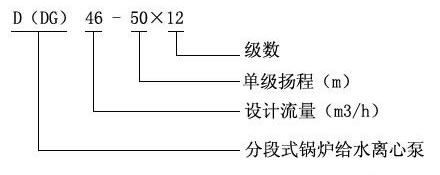

型号意义

性能参数表

型号	级数	流量Q		扬程（m）	转速（r/min）	电机功率（KW）
型号	级数	m3/h	L/S	扬程（m）	转速（r/min）	电机功率（KW）
D-50型	2	18	5	19	2900	2.2
	3	18	5	28.5	2900	3
	4	18	5	38	2900	4
	5	18	5	47.5	2900	5.5
	6	18	5	57	2900	5.5
	7	18	5	66.5	2900	7.5
	8	18	5	76	2900	7.5
	9	18	5	85.5	2900	11
	10	18	5	95	2900	11
	11	18	5	104.5	2900	11
	12	18	5	114	2900	3
D-80型	2	32.4	9	22.7	2900	5.5
	3	32.4	9	34.05	2900	7.5
	4	32.4	9	45.4	2900	7.5
	5	32.4	9	56.75	2900	11
	6	32.4	9	68.1	2900	15
	7	32.4	9	79.45	2900	15
	8	32.4	9	90.8	2900	15
	9	32.4	9	102.15	2900	18.5
	10	32.4	9	113.5	2900	18.5
	11	32.4	9	124.85	2900	18.5
	12	32.4	9	136.2	2900	11
D-100型	2	54	15	35.4	2900	15
	3	54	15	52.8	2900	18.5
	4	54	15	70.4	2900	22
	5	54	15	88	2900	30
	6	54	15	105.6	2900	37
	7	54	15	123.2	2900	37
	8	54	15	140.8	2900	45
	9	54	15	158.4	2900	45
	10	54	15	176	2900	55
	11	54	15	193.6	2900	55
	12	54	15	211.2	2900	22
D-125型	2	108	30	40	2900	30
	3	108	30	60	2900	37
	4	108	30	80	2900	45
	5	108	30	100	2900	55
	6	108	30	120	2900	55
	7	108	30	140	2900	75
	8	108	30	160	2900	75
	9	108	30	180	2900	90
	10	108	30	200	2900	90
	11	108	30	220	2900	110
	12	108	30	240	2900	110
D-150型	2	162	45	54.6	2900	37
	3	162	45	81.9	2900	55
	4	162	45	109.2	2900	75
	5	162	45	136.5	2900	90
	6	162	45	163.8	2900	110
	7	162	45	191.1	2900	132
	8	162	45	218.4	2900	160
	9	162	45	245.7	2900	160
