WFB便拆式无密封自控自吸泵

WFB便拆式无密封自控自吸泵

产品概述
WFB型无密封自控自吸泵在吸收国内外相关产品的先进经验基础上，加以改进、创新的产品，是国内传统同类产品的替换产品。该产品具有耐温、耐压、耐磨、“首次引流、永久自吸"等优点。产品具铸铁、铸钢、不锈钢、增强聚丙烯等材质。各种不同造型多种规格。本产品具有高效节能，结构独特等功能。产品投放市场后以其独特的设计，可靠的质量受到广大用户的欢迎和好评，被许多单位选为代替进口产品。

适用范围
WFB型无密封自控自吸泵广泛适用于市政排污工程、河塘养殖、电力、化工、冶金、医药、食品、消防、环保、电镀、净水、市政、国防、纺织、造纸、采矿、建筑等行业。

结构特点
1.无密封自控自吸泵密封可靠，采用无泄漏密封装置，具体由动力密封和辅助密封组成。替代了传统水泵的填料密封、机械密封，彻底解决了传统密封的‘‘跑、冒、滴、漏’’等问题。是替代原长轴液下泵、潜水泵、潜污泵等最理想产品。
2.无密封自控自吸泵运行过程中密封装置不摩擦、无磨损，使用寿命较传统产品长1 O倍以上。移植真空泵原理自吸性能稳定可靠，特别是采用“电动空气控制阀"真正实现了首次引流，永久自吸，该泵机组振动小、噪音低、移动灵活、拆装方便。具有优越的自控功能、可与相关控制系统配套实现 高度自动化。

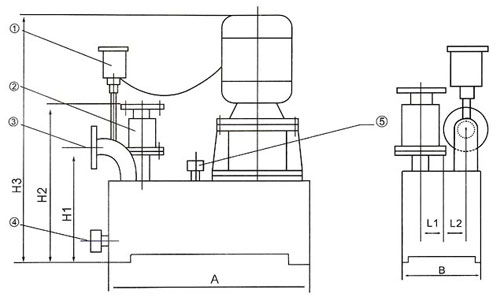

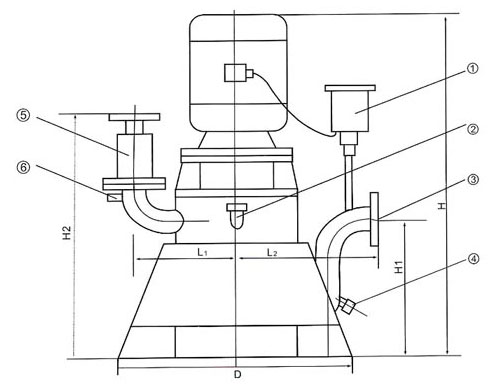

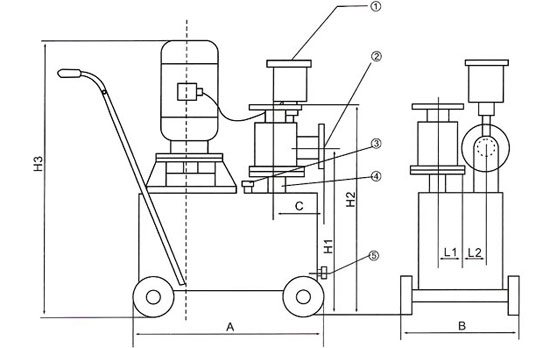

3. 无密封自控自吸泵有圆锥型、长方型、防爆型、户外型、推车移动型。可根据现场的安装空间进行选择余地，防爆型适用于易燃、易爆环境、户外型配套户外电机、可在露天场合情况下使用，推车移动型，将水泵推移到您所需要的任何工作场地。

配套电机功率
为了合理的配套电机，我们借鉴发达国家的经验，把水泵分为A、B、C三种工况等级，该样本中的配套电机功率，是根据A级等级匹配的。您若在B、C级工况使用，可视具体情况，适当降低配套电机功率。

工况等级划分如下：
A级工况条件是：连续运行，吸程、流量、扬程
三项性能均需达标；
B级工况条件是：连续运行，三项性能只需两项达标；
C级工况条件是：间隔运行，三项性能只需一项达标。

结构说明
WFB无密封自控自吸泵主要由泵体、叶轮、泵盖、导叶、副叶轮、泵轴、连接架、电动空气控制阀等部分组成。·该泵体内部由吸入室、储液室、气液分离室等部分组成。泵在正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，液体混合气体在叶轮高速旋转的离心力作用下经导叶抛入气液分离室，由于流速突然降低，气体与液体的比重不同，较轻的气体从混合液中分离出来并被排出泵外，脱气的液体重新进入工作腔与叶轮内部从吸入管路中吸入的空气再次混合，在叶轮的旋转的作用下，很快使泵体入口形成一定的真空度，从而达到自吸的目的。由于该泵具有独特的排气功能，因此该泵能输送含有气体的液体并无须安装底阀。该泵配有“电动空气控制阀"运行时，控制阀关闭，实现密封；停机后控制阀打开，破坏了吸入管路中的真空，防止停机后泵腔内的液体因缸吸作用而众吸入管路流出，使泵腔内保存足够的液体来继续完成自吸过程，从而实现了“首次引流、永久自吸"。
注：如有特殊要求，请与我单位联系，本单位将竭诚为您设计制造(wFB系列泵)

使用须知

水泵部分
(1)安装完毕，从“引流口"灌满排注的介质，作“首次引流"，以后使用不必引流。请拧紧“引流口"拼帽。防止漏气而影响自吸。
(2)WFB适应颗粒指标(单位mm)

吸液口直径 50以下 50~100 100~200 200~300 300~400 400以上
颗粒直径 ＜5 ＜5~8 ＜8~12 ＜12~16 ＜16~20 ＜20~25

(3)WFB型无密封自控自吸泵必须安装的滤网，防止超标颗粒吸入而损坏水泵和影响自吸功能。
(4)输送浓硫酸时禁止用水引流，防止造成人身和设备事故。
(5)启动前必须检查水泵轴是否灵活，用点动方式检查运转方向是否与转向标记一致。
(6)不可将吸出液管道的重量支承在水泵出液口法兰上，而应固定在支承架上(支架用户自备)。管道连接部位必须紧密、不漏气，否则影响自吸功能、流量、扬程。
(7)排注有结晶和沉淀物质的液体时，如一段时间内停泵不用，应从“放空口"排出泵腔内引流液，防止结晶和沉淀物滞留泵腔内，使二次启动时造成损坏。再次使用时按第(1)条重作“引流"。如周期性几天只排液一次，请每隔24小时参考“安装、操作示意图"四之提示A程序运行20分钟，以利减轻结晶和沉淀程度。
(8)如长时问停泵再用，启动前，请从“引流口"检查引流液是否充足，如不足请补足后才能启动运行。
(9)输液时，流量、扬程(压力)、吸程三项指标，必须严格控制在选定型号所规定的范围内。否则，将导致电机超电流波动而影响正常运行。
(10)如在低于地面的容池和容器中使用，请参考“安装、操作示意图"(一)。
(11)如将水泵置于液面以下的环境中使用，请参考"安装、操作示意图“(二)。图二为正压进水型水泵，同样具有运行时密封无摩擦，不磨损，无泄漏，寿命长等独特优点。为了解决停泵后的静压泄漏，结构上采用了停机密封装置或在进口配备一个与水泵同步运行的电磁阀。
(12)如给高位槽或水塔供液时，请参考“安装"、操作示意图(三)。
(13)排注产生气泡、比重大、扬程高和出液管路系统水柱静止压力大的介质时，为了加快排气速度，缩短自吸时间，请参考“安装、操作示意图"(四)之提示B程序。
(14)如在利用池水的消防系统中使用时，为了最大限度地缩短出水时间，请参考“安装、操作示意图"(五)且配管时不宜扩径，因进液管流速已控制在国家规范的指标内，扩径会直接影响出液时间。
(15)替代管道泵和封闭式循环系统中使用时，请参考“安装、操作示意图"(二)。
(16)“引流口"、“放空口"、“自吸排气装置"、“户外罩"、“热源进出口"均与安装尺寸和系统连接无关。“自吸排气装置"只在垂直扬程高且出液管路系统水柱静止压力大的情况下启用，一般工艺环境则不需启用。
(17)无密封自控自吸泵是采用气分离产生真空自吸原理。如设计使用在“对出液速度有绝对要求的环境中"，安装时不可扩大水泵的吸液管直径，否则将影响吸液速度(无“绝对速度要求"的环境除外)。

电动空气控制阀门
(1)非专业电气工作人员，请勿打开护罩，以防触电事故；
(2)更新或维修后安装时，电缆务必与水泵电机接线柱连接可靠。
(3)和水泵连接管丝扣，必须拧紧不漏气，否则影晌自吸；
(4)“水泵部分"的(11)和(1 5)两种环境，不宜配用本阀。

自动控制装置
凡配套自控装置的用户，届时另行提供线路图，并请注意以下事项：
(1)非专业电气工作人员，请勿打开屏门，以防触电事故；
(2)本装置为三相供电，电压380V，频率50Hz，必须在进线回路中加装断路保护等。
(3)电源接通后，请将“开·电源·关"按钮拨向“开"位，“电源指示"灯亮，本装置即处于待命状态。
(4)确定运行方式请用“自动·停·手动"按钮选择。“手动启动"和“手动停止"钮只适用于手动运行方式。自动方式将根据“上、下限液位传感器"定位自动运行。
(5)本装置分‘‘挂壁"和“落地"两种安装方式。功率在30Kw以下的，采用“挂壁式"直接启动；37—75Kw功率的采用“落地屏式"星三角减压启动；90Kw以上功率的，采用“落地屏式’自耦减压启动。启动方式也可按用户需要确定。本装置与其它系统无连接关系，恕不提供外形开关尺寸。
(6)务必保护好传感器导线，防止人为损坏功能。
(7)调整水泵电机转向不应改变装置内部的接线顺序，而应在电机接线盒内调换线头。
(8)设定传感器上、下限位置时，请参考“安装、操作示意圈"(一)或(三)。

型号意义
40-WFB-AD1：40-是吸液口；WFB-无密封自吸泵；AD1-性能分类

性能参数

规格型号 Model 转速r/min 流量 m3/h 总扬程 m 配套功率kw 允许吸深≤m 吸液口径mm 出液口径mm
16WFB-A 2900 0.75 8 0.75 2.5 16 16
1.1 6.5
1.5 5.5
32WFB-A 2900 4.5 13 1.5 3 32 32
6.5 10.5
9 8
40WFB-A 2900 6.5 25 4 5 40 40
8.5 23
10 21
40WFB-A1 2900 13.5 18 3 4 40 40
40WFB-A2 2900 5 15 2.2 4 40 40
8 13
10 11
40WFB-A3 2900 14 8 2.2 4 40 40
50WFB-A 2900 7.5 28 5.5 5 50 50
12.5 26
15 24.5
50WFB-A1 2900 10.5 20.5 3 5 50 50
50WFB-A2 2900 5 11 2.2 4 50 50
6.3 10
7.5 9
50WFB-AD 1450 10 9 1.5 3 50 50
50WFB-B 2900 10 40 11 7 50 50
11 38
15 35
50WFB-B1 2900 7 33 7.5 5 50 50
12 15 31 29
50WFB-B2 2900 3 30 4 5 50 50
5 28
10 26
50WFB-B3 2900 5 15 202 4 50 50
6.4 14
7.5 12.5
50WFB-BD 1450 40 8 3 5 50 50
50WFB-C 2900 8.5 58 15 5 50 50
12 56
15 54
50WFB-C1 2900 10 46 7.5 5 50 50
13 40
50WFB-C2 2900 5 120 45 5 50 50
6 110
8 95
50WFB-CD 1450 5 19 3 4 50 50
6 18
8 17
50WFB-E 2900 7.5 85 22 5 50 50
12 80
15 75
50WFB-E1 2900 10 68 18.5 5 50 50
11 62
12 55
50WFB-E2 2900 3.5 26 3 4 50 50
6.3 25
7.5 24
65WFB-A 2900 15 27 7.5 4 65 50
20 26
25 24
65WFB-A1 2900 21 20 5.5 5 65 50
65WFB-A2 2900 7 12 3 4 65   50
12 11
15 9
65WFB-B 2900 15 41 11 5 65   50
25 38
30 36
65WFB-B1 2900 20 26 7.5 5 65
65WFB-BD 2900 32 12 4 5 65 50
42 10
55 8
65WFB-C 2900 15 58 18.5 5 65 50
25 56
30 42
65WFB- C1 2900 22 45 15 5 65 50
65WFB- C2   7.5 19 4 5 65   50
12.5 18
15 17
65WFB-E 2900 15 82 30 5 65 50 50
25 80
30 78
65WFB-E1 2900   21 55 18.5 5 65
20 64
65WFB-E2 2900 7.5 27.5 7.5 5 65 50
12.5 26
15 24.5
65WFB-F 2900   15 127 45 5 65 50
25 125
30 123
65WFB-F1 2900 18 108 37 5 65 50
21.5 95
23.5 85
65WFB-F2 2900 7.5 38 7.5 5 65 50
12.5 37
15 36
65WFB-F3 2900 7 34 5.5 5 65 50
8 30
9 26
80WFB-A 2900 30 28 11 6 80 65
50 26
60 24
70 20
80WFB-AD 2900 16 11.5 4 5 80 65
25 11
30 10.5
38 9
80WFB-B 2900 40 40 15 5 80 65
50 38
60 35
65 28
80WFB-BD 1450 25 15 5.5 5 80 65
35 13
48 10
80WFB-C 2900 30 59 22 5 80 65
50 55
60 52
80WFB-C1 2900 40 46 15 7 80 65
45 38
80WFB-C2 2900 15 19 7.5 5 80 65
25 18
30 17
80WFB-CD 1450 21 14 4 5 80 65
25 12
80WFB-CD1 1450 52 12 5.5 5 80 65
60 10
70 8
80WFB-CD2 1450 75 15 7.5 5 80 65
88 10
96 8
80WFB-E 2900 30 84 37 5 80 65
50 80
60 76
80WFB-E1 2900 30 60 18.5 5 80 65
40 50
80WFB-E2 2900 15 27 11 5 80 65
25 26
30 24
80WFB-E3 2900 12 22 5.5 5 80 65
20 18
80WFB-F 2900 30 128 55 5 80 65
50 125
60 120
80WFB-F1 2900 26 103 45 5 80 65
30 95
40 80
80WFB-F2 2900 15 38 11 5 80 65
25 36
30 35
80WFB-F3 2900 38 34 11 5 80 65
40 30
50 26
100WFB-A 2900 60 30 18.5 5 100 80
100 26
110 22
120 20
100WFB-A1 2900 80 20 15 5 100 80
100 15
100WFB-AD 1450 30 12 7.5 5 100 80
40 11
50 10
60 9
100WFB-B 2900 60 40 22 6 100 80
80 36
100 32
120 28
100WFB-BD 1450 30 15 11 5 100 80
40 14
50 13
68 11
100WFB-BD1   1450 110 16 15 5 100 80
130 10
150 8
100WFB-C 2900 45 55 37 6 100 80
80 48
100 45
100WFB-C1 2900 75 40 30 5 100 80
85 35
100WFB-C2   2900 40 20 11 6 100 80
50 19
60 18
100WFB-C3 2900 40 16 7.5 5 100 80
45 15
100WFB-E 2900 60 87 55 5 100 80
80 80
100 75
100WFB-E1   2900 80 60 45 5 100 80
100 51
100WFB-E2 2900 30 26 11 5 100 80
50 25
55 24
100WFB-E3 2900 62 22 11 5 100 80
68 18
100WFB-F 2900 60 133 90 5 100 80
80 125
100 120
100WFB-F1 2900 80 108 75 5 100 80
90 90
100 80
100WFB-F2 2900 30 40 15 5 100 80
50 38
60 36
100WFB-F3 2900 40 29 11 5 100 80
43 26
46 23
125WFB-A 2900 100 55 55 5 125 100
150 50
180 45
125WFB-A1 2900 170 40 45 5 125 100
185 30
125WFB-A2 2900 70 20 15 5 125 100
80 19
100 17
125WFB-AD 1450 105 16 15 5 125 100
110 15
125WFB-AD1 1450 160 16 18.5 5 125 100
190 10
200 8
125WFB-B 2900 120 86 110 5 125 100
200 80
240 72
125WFB-B1 2900 150 65 75 5 125 100
170 60
125WFB-B2 2900 80 26 22 5 125 100
100 25
120 24
125WFB-B3 2900 85 22 18.5 5 125 100
90 20
125WFB-C 2900 160 132 160 5 125 100
180 125
200 120
125WFB-C1 2900 180 108 110 5 125 100
190 93
208 80
125WFB-C2 2900 80 40 30 5 125 100
100 38
120 36.5
125WFB-C3 2900 90 23 18.5 5 125 100
85
80 29
125WFB-E 2900 70 52 37 5 100
90 50
110 48
125WFB-E1 2900 90 45 30 7 125 100
95 40
125WFB-E2 2900 36 22 5 125 100
125WFB-F 2900 80 78 45 5 125 100
100 65
120 60
125WFB-F1 2900 115 80 75 5 125 100
105 90
90 100
150WFB-A 2900 120 28 30 5 150 125
160 26
200 23.5
260 22.5
150WFB-AD 1450 160 20 22 5 150 125
180 12
220 8
150WFB-B 2900 156 40 45 5 150 125
180 36
225 30
150WFB-BD 1450 220 29 45 5 150 125
260 25
150WFB-B1 2900 160 34 37 5 150 125
180 29
195 26
150WFB-BD1 1450 120 55 75 5 150 125
200 50
240 45
150WFB-C 2900 180 45 55 5 150 125
190 38
150WFB-C1 2900 120 60 55 5 150 125
140 56
150WFB-C2 2900 165 36 37 5 150 125
150WFB-C3 2900 50 35 22 5 150 125
60 30
75 25
200WFB-AD 1450 250 26.5 55 5 200 150
400 25
450 23.5
200WFB-AD1 1450 300 22 45 5 200 150
330 18
360 15
200WFB-AD2 1450 250 20 37 5 200 150
320 15
380 10
400 8
200WFB-AD3 1450 260 16 30 5 200 150
310 10
330 8
200WFB-BD 1450 240 42 75 5 200 150
350 37
420 33.5
200WFB-BD1 1450 340 28.5 55 5 200 150
200WFB-BD2 1450 310 25 45 5 200 150
380 18
450 13
520 10
200WFB-C 2900 280 80 132 5 200 150
380 75
420 60
200WFB-CD 1450 280 55 110 5 200 150
380 50
420 45
200WFB-CD1 1450 360 45 90 5 200 150
200WFB-CD2 1450 330 40 75 5 200 150
350 36
250WFB-AD 1450 300 26.5 55 5 250 200
380 25
500 23.5
250WFB-AD1 1450 400 20 45 5 250 200
600 15
880 8
250WFB-AD2 1450 340 35 75 5 250 200
400 33
450 31
250WFB-AD3 1450 500 28.5 75 5 250 200
600 22.5
720 18
250WFB-BD 1450 350 45 90 5 250 200
380 40
450 37
250WFB-BD1 1450 300 50 90 5 250 200
350 47
380 45
250WFB-BD2 1450 200 57.5 90 5 250 200
260 55
290 52.5
250WFB-BD3 1450 480 30 90 5 250 200
628 24.5
800 20
250WFB-CD1 1450 480 46 110 5 250 200
530 45
600 42
250WFB-CD2 1450 520 34 75 5 250 200
590 30
650 22
250WFB-CD3 1450 430 45 90 5 250 200
550 42.5
600 40
300WFB-A 1450 350 50 110 5 300 250
400 47.5
450 45
300WFB-AD 1450 500 26.5 90 5 300 250
550 25
600 23.5
300WFB-AD1 1450 400 42 90 5 300 250
420 35
460 33
500 31
300WFB-AD2 1450 960 25 132 5 300 250
1225 18
1300 10
300WFB-AD3 1450 600 20 75 5 300 250
800 12
880 8
300WFB-BD 1450 250 57.5 110 5 300 250
320 55
345 52.5
300WFB-BD1 1450 678 55 200 5 300 250
780 47.5
590 50
300WFB-BD2 1450 740 40 160 5 300 250
900 30
600 57
300WFB-BD3 1450 750 45 160 5 300 250
850 40
978 35
350 72.5
300WFB-C 2900 400 65 185 5 300 250
450 55
860 42.5
300WFB-CD 1450 700 57.5 200 5 300 250
300WFB-CD1 1450 780 52 220 5 300 250
890 45
350WFB-AD 1450 550 26.5 90 5 350 300
600 25
790 23.5
350WFB-AD1 1450 580 35 145 5 350 300
690 33
820 31
350WFB-AD2 1450 450 42.5 110 5 350 300
500 40
550 37.5
350WFB-AD3 1450 500 50 145 5 350 300
535 47.5
590 45
350WFB-AD4 1450 1000 20 110 7 350 300
1200 12
1300 8
350WFB-BD 2900 306 57.5 110 7 350 300
356 55
400 52
350WFB-BD1 1450 840 55 250 5 350 300
950 48
1200 40
350WFB-BD2 1450 886 57.5 280 5 350 300
980 1186 52.5 45
350WFB-BD3 1450 830 42 200 5 350 300
1050 35
1180 32
350WFB-CD 1450 1200 35 220 5 350 300
1320 32
350WFB-CD1 1450 1156 40 250 5 350 300
1280 35
350WFB-CD2 1450 1128 45 280 5 350 300
1050 50
350WFB-CD3 1450 1000 57.5 315 5 350 300
1200 50
350WFB-ED 1450 900 30 160 5 350 300
1096 25
350WFB-ED1 1450 1140 30 200 5 350 300
1370 25
400WFB-AD 1450   1450 20 160 5 400 350
1520 18
1650 16
1850 15
400WFB-AD1 1450 1680 10 90 5 400 350
400WFB-AD2 1450 1600 8 75 5 400 350
400WFB-AD3 1450 2050 6 55 5 400 350
400WFB-BD 1450 1700 20 185 5 400 350
2085 15
400WFB-BD1 1450 1600 22.5 200 5 400 350
2000 18
400WFB-BD2 1450 2226 20 250 5 400 350
1880 25
400WFB-BD3 1450 1700 30 280 5 400 350
2506 20
400WFB-CD 1450 2380 10 110 7 400 350
400WFB-CD1 1450 1880 12.5 132 7 400 350
400WFB-CD2 1450 2280 12.5 160 7 400   350
400WFB-CD3 1450 1905 18 200 7 400 350
450WFB-AD 1450 1650 35 315 5 450 400
2880 20
450WFB-AD1 1450 2890 5 90 5 450 400
450WFB-BD 1450 2800 8 132 5 450 400
450WFB-BD1 1450 2800 12 200 5 450 400
500WFB-AD 1450 3200 15 280 5 500 450
500WFB-AD1 1450 3000 12 220 5 500 450
600WFB-AD 1450 3400 8 160 5 600 500
600WFB-BD 1450 4280 8 200 5 600 500
600WFB-CD 1450 4020 6 110 5 600 500
800WFB-AD 1450 4520 6 132 5 800 600
800WFB-BD 1450 5480 6 160 5 800 600
800WFB-CD 1450 6850 6 200 5 800 600

安装尺寸

规格型号 安装尺寸(mm) 外形尺寸(mm)
H1 H2 L1 L2 A B H3
16WFB-A 300 480 60 65 460 280 700
32WFB-A 300 480 60 70 480 280 720
40WFB-A、A(1-3) 320 510 70 75 580 320 750
52WFB-A、B1、B2、BD、E2 340 530 80 75 580 340 780
50WFB-A(1-3)、B3、C2 340 530 80 75 580 340 740
50WFB-B、C、C1、E1 460 550 85 75 660 450 1100
65WFB-A、A1、B1、BD、E2、F(2-3) 360 540 80 75 600 350 770
65WFB-A2、C2 340 530 80 75 580 340 770
65WFB-B、C、C1 480 580 90 75 670 380 1120

无密封自控自吸泵
1型泵示意图(长方型) ①电动空气控制阀 ②出液口(带逆止阀本厂供)③吸液口 ④放空口 ⑤加液口
2型、3型、4型泵外形安装尺寸图表

规格型号 安装尺寸(mm) 外形尺寸(mm)
H1 H2 L1 L2 A B
16WFB-A 250 450 185 220 680 450
32WFB-A 280 475 190 230 700 460
40WFB-A、A(1-3) 320 550 240 300 740 550
50WFB-A、B1 370 590 290 320 800 580
50WFB-A(1-3)、B3、C2 320 550 240 300 740 550
50WFB-B、C、C1、E1 420 700 280 380 1080 640
50WFB-B2、BD、E2 320 550 240 300 760 550
65WFB-A、A1、BD、E2、F(2-3) 370 610 300 340 850 580

无密封自控自吸泵

1型泵外形安装尺寸图表
2型泵示意图(圆锥型) ①电动空气控制阀 ②吸液口 ③放空口 ④加液口 ⑤出液口(带逆止阀本厂供)
 2型、3型、4型泵外形安装尺寸图表

规格型号 安装尺寸(mm) 外形尺寸(mm)
H1 H2 L1 L2 H D
65WFB-A2、C2 320 580 250 300 740 550
65WFB- B、C、C1、E1 420 700 320 380 1120 640
80WFB-A、B、C1、E(1-2)、F(2-3) 420 700 320 380 1140 640
80WFB-AD 400 680 320 380 800 600
80WFB-BD、CD、CD(1-2)、C2、E3 420 700 320 380 1120 640
80WFB-C 420 700 320 380 1140 640
100WFB-B2、BD、E2 420 720 350 420 1140 640
100WFB- E(2-3)、F(2-3) 420 720 350 420 1140 640
100WFB-AD、C3 400 700 300 340 1080 600
, 100WFB-B 420 720 350 420 1140 640
100WFB-C、C1 470 800 390 450 1180 700
100WFB-E1 520 850 390 450 1250 700
125WFB-A 630 1020 430 600 1580 900
125WFB-A1 570 960 430 500<, /DIV> 1450 850
125WFB-A2、AD、AD1、B3、C3 470 780 400 460 1180 650

无密封自控自吸泵
3型、4型泵示意图(圆锥型、防爆型) ①电动空气控制阀 ②加液口 ③吸液口 ④放空口 ⑤出液口(带逆止阀本厂供)⑥自吸排气装置 2型、3型、4型泵外形安装尺寸图表

规格型号 安装尺寸(mm) 外形尺寸(mm)
H1 H2 L1 L2 H D
125WFB-B1 630 1020 430 600 1580 950
125WFB-B2、E2 470 780 400 460 1180 650
125WFB-C2、E、E1 470 780 420 490 1240 700
150WFB-A、B1、C2 550 890 450 500 1450 750
150WFB-AD 550 890 520 590 1420 800
150WFB-B、BD 550 890 450 550 1450 800
150WFB-B2 550 890 550 630 1550 950
150WFB-C、C1 550 890 550 630 1480 950
150WFB-C3 480 800 410 450 1240 700
200WFB-AD、BD1 680 1160 600 650 1450 1000
200WFB-AD3 680 1000 450 550 1300 850
200WFB-AD(1-2)、BD2 680 1160 600 650 1280 1000
200WFB-BD、CD(1-2) 680 1160 600 650 1280 1000
200WFB-CD、C 680 1160 700 750 1800 1000
250WFB-AD、CD 700 1180 700 750 1360 1000
250WFB-AD1 700 1200 700 750 1300 1000
250WFB-AD(2-3)、BD、BD(1-2)、B、CD(2-3) 700 1180 740 790 1560 1000
250WFB-CD1、C 820 1150 520 580 1780 1000
300WFB-AD、AD1、AD3 780 1250 740 790 1580 1000
300WFB-AD2、A、B、BD(1-3)、CD、CD1、C 780 1320 760 820 1900 1100
300WFB-CD(2-3) 1100 1300 560 650 1950 1100
350WFB-AD、AD3 860 1480 850 950 1800 1100
350WFB-AD(1-2)、AD4、B、BD3、ED、ED1、A、A1、ED3 860 1480 950 1050 1900 1100
350WFB-BD(1-2)、CD、CD(1-3)、ED2 860 1480 1000 1050 2100 1250
400WFB-AD、AD(1-3) 920 1680 1050 1150 2200 1100
400WFB-BD、BD1、CD、CD(1-3) 920 1680 1050 1150 2200 1100
400WFB-BD(2-3) 920 1680 1100 1200 2500 1400
450WFB-AD 1000 1800 1100 1200 2600 1300
450WFB-BD 1000 1800 1100 1200 2300 1100
450WFB-CD、CD(1-2) 1000 1800 1100 1200 1700 1100
500WFB-AD、AD1、BD(1-2) 1250 2200 1240 1340 2500 1200
500WFB-BD 1250 2200 1280 1380 2500 1400
600WFB-AD(2-3)、CD 1500 2500 1400 1600 2800 1600
600WFB-AD1、BD1、CD1 1500 2500 1500 1750 3000 1800
600WFB-AD、BD 1500 2500 1400 1600 2200 1400
800WFB-AD 1800 2800 1600 1800 2800 2000
800WFB-BD、BD2、CD 1800 2800 1600 1800 3200 2000
800WFB-BD1 1800 2800 1600 1800 3400 2000

5型泵外形安装尺寸图表

规格型号 安装尺寸(mm) 外形尺寸(mm)
H1 H2 L1 L2 A B H3
16WFB-A 370 550 60 65 460 340 1000
32WFB-A 370 550 60 70 480 340 1000
40WFB-A、A(1-3) 390 580 70 75 580 380 1000
50WFB-A、B1、B2、BD、E3 410 600 80 75 580 400 1000
50WFB-A(1-3)、B3、C2 410 600 80 75 580 400 1000
50WFB-B、C、C1、E1 530 620 80 75 660 610 1000
65WFB-A、A1、B1、BD、E2、F(2-3) 430 610 80 75 600 410 1000
65WFB-A2、C2 410 600 80 75 580 400 1000
65WFB-B、C、C1 550 650 90 95 670 440 1000

无密封自控自吸泵

5型泵示意图(推车型) ①电动空气控制阀 ②吸液口 ③加液口 ④出液口(带逆止阀本厂供)⑤放空口
