G系列螺杆泵

产品概述
G系列螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。

结构特点
每级泵的输出压力为0.6MPa，扬程60m(清水)，自吸高度一般在6m，适用于输送介质温度80℃以下(特殊要求可达150℃)。因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。

技术参数
流量：0-150m3/h；
扬程：60-120m；
功率：0.75-37kw；
转速：500-960r/min；
口径：20-135MM；
温度：-15-200℃。

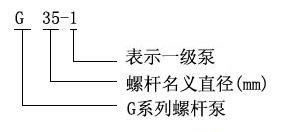

型号意义

固定转速时的性能参数

型号	流量 (m3/h)	压力 (Mpa)	允许最高转数 (r/min)	电机功率 (kw)	必需汽蚀余量 (m)	进口法兰通径 (mm)	出口法兰通径 (mm)	允许颗粒直径 (mm)	允许纤维长度 (mm)
G20-1	0.8	0.6	960	0.75	4	25	25	1.5	25
G20-2		1.2		1.5
G25-1	2	0.6	960	1.5		40	32	2	30
G25-2		1.2		2.2
G30-1	5	0.6	960	2.2		50	40	2.5	35
G30-2		1.2		3
G35-1	8	0.6	960	3		65	50	3	40
G35-2		1.2		4
G40-1	12	0.6	960	4		80	65	3.8	45
G40-2		1.2		5.5
G50-1	14	0.6	720	5.5	4.5	100	80	5	50
G50-2		1.2		7.5
G60-1	22	0.6	720	11	5	125	100	6	60
G60-2		1.2		15
G70-1	38	0.6	720	11		150	125	8	70
G70-2		1.2		18.5
G85-1	56	0.6	630	15		150	150	10	80
G85-2		1.2		30
G105-1	100	0.6	500	30		200	200	15	110
G105-2		1.2		55
G135-1	150	0.6	400	45		250	250	20	150
G135-2		1.2		90

单级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号	压力0.3Mpa			压力0.6Mpa			可调转数
型号	转数 (r/min)	流量 (m3/h)	电动机功率 (kw)	转数 (r/min)	流量 (m3/h)	电动机功率 (kw)	转数 (r/min)	流量 (m3/h)	电动机功率 (kw)
G20-1	960	0.96	0.75-6级	960	0.8	0.75-6级	125～1250	0.1～1.5	1.1
	720	0.8	0.55-8级	720	0.5	0.75-8级
	510	0.4	0.55-4级/齿轮箱	510	0.3	0.75-4级/齿轮箱
G25-1	960	2.4	0.75-6级	960	2	1.5-6级	125～1250	0.1～3	1.5
	720	1.5	0.55-8级	720	1.27	1.1-8级
	510	1.08	0.55-4级/齿轮箱	510	0.9	1.1-4级/齿轮箱
G30-1	960	3.6	1.5-6级	960	3	2.2-6级	125～1250	0.2～4	2.2
	720	2.28	1.1-8级	720	1.9	1.5-8级
	510	1.63	1.1-4级/齿轮箱	510	1.35	1.5-4级/齿轮箱
G35-1	720	4.8	2.2-8级	720	4.04	3-8级	125～890	0.3～5	3
	510	3.36	1.5-4级/齿轮箱	510	2.8	2.2-4级/齿轮箱
	380	1.92	1.1-4级/齿轮箱	380	1.60	1.5-4级/齿轮箱
G40-1	510	6.8	2.2-4级/齿轮箱	510	5.6	3-4级/齿轮箱	125～890	0.3～10	4
	380	5.1	1.5-4级/齿轮箱	380	4	2.2-4级/齿轮箱
	252	2.65	1.1-6级/齿轮箱	252	2.2	1.5-6级/齿轮箱
G50-1	510	13.8	4-4级/齿轮箱	510	11.5	5.5-4级/齿轮箱	80～750	1～18	5.5
	380	10.2	4-4级/齿轮箱	380	7.5	5.5-4级/齿轮箱
	252	5.6	3-6级/齿轮箱	252	4.4	5.5-6级/齿轮箱
G60-1	510	20.8	7.5-4级/齿轮箱	510	16	11-4级/齿轮箱	63～630	1～20	11
	380	15.6	7.5-4级/齿轮箱	380	12	11-4级/齿轮箱
	252	7.8	5.5-6级/齿轮箱	252	6	7.5-6级/齿轮箱
G70-1	510	26	11-4级/齿轮箱	510	20	11-4级/齿轮箱	56～560	1～22	11
	380	17	7.5-4级/齿轮箱	380	13	11-4级/齿轮箱
	252	9.1	7.5-6级/齿轮箱	252	7	7.5-6级/齿轮箱
G85-1	380	32	11-4级/齿轮箱	380	25	15-4级/齿轮箱	37～370	2～24	15
	252	21	7.5-6级/齿轮箱	252	16	11-6级/齿轮箱
	189	11	5.5-8级/齿轮箱	189	8	11-8级/齿轮箱
G105-1	380	80	15-4级/齿轮箱	380	65	22-4级/齿轮箱	29～290	3～50	22
	252	44	15-6级/齿轮箱	252	34	22-6级/齿轮箱
	189	29	11-8级/齿轮箱	189	22	15-8级/齿轮箱
G135-1	380	132	37-4级/齿轮箱	380	120	45-4级/齿轮箱	18～180	3～56	45
	252	95	30-6级/齿轮箱	252	80	37-6级/齿轮箱
	189	65	18.5-6级/齿轮箱	189	53	30-8级/齿轮箱

双级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号	压力0.8Mpa			压力1.2Mpa			可调转数
型号	转数 (r/min)	流量 (m3/h)	电动机功率 (kw)	转数 (r/min)	流量 (m3/h)	电动机功率 (kw)	转数 (r/min)	流量 (m3/h)	电动机功率 (kw)
G20-2	960	0.96	1.5-6级	960	0.8	1.5-6级	125～1250	0.1～1.5	1.5
	720	0.8	1.1-8级	720	0.5	1.5-8级
	510	0.4	1.1-4级/齿轮箱	510	0.3	1.1-4级/齿轮箱
G25-2	960	2.4	1.5-6级	960	2	2.2-6级	125～1250	0.1～3	2.2
	720	1.5	1.1-8级	720	1.27	1.5-8级
	510	1.08	1.1-4级/齿轮箱	510	0.9	1.5-4级/齿轮箱
G30-2	960	3.6	3-6级	960	3	3-6级	125～1250	0.2～4	3
	720	2.28	1.5-8级	720	1.9	2.2-8级
	510	1.63	1.5-4级/齿轮箱	510	1.35	2.2-4级/齿轮箱
G35-2	720	4.8	3-8级	720	4.04	4-8级	125～890	0.3～5	4
	510	3.36	2.2-4级/齿轮箱	510	2.8	3-4级/齿轮箱
	380	1.92	1.5-4级/齿轮箱	380	1.60	2.2-4级/齿轮箱
G40-2	510	6.8	4-4级/齿轮箱	510	5.6	5.5-4级/齿轮箱	125～890	0.3～10	5.5
	380	5.1	3-4级/齿轮箱	380	4	4-4级/齿轮箱
	252	2.65	2.2-6级/齿轮箱	252	2.2	3-6级/齿轮箱
G50-2	510	13.8	5.5-4级/齿轮箱	510	11.5	7.5-4级/齿轮箱	80～750	1～18	7.5
	380	10.2	4-4级/齿轮箱	380	7.5	5.5-4级/齿轮箱
	252	5.6	3-6级/齿轮箱	252	4.4	5.5-6级/齿轮箱
G60-2	510	20.8	15-4级/齿轮箱	510	16	15-4级/齿轮箱	63～630	1～20	15
	380	15.6	11-4级/齿轮箱	380	12	15-4级/齿轮箱
	252	7.8	7.5-6级/齿轮箱	252	6	11-6级/齿轮箱
G70-2	510	26	15-4级/齿轮箱	510	20	18.5-4级/齿轮箱	56～560	1～22	18.5
	380	17	11-4级/齿轮箱	380	13	15-4级/齿轮箱
	252	9.1	11-6级/齿轮箱	252	7	11-6级/齿轮箱
G85-2	380	32	18.5-4级/齿轮箱	380	25	22-4级/齿轮箱	37～370	2～24	22
	252	21	15-6级/齿轮箱	252	16	18.5-6级/齿轮箱
	189	11	15-8级/齿轮箱	189	8	15-8级/齿轮箱
G105-2	380	80	30-4级/齿轮箱	380	65	37-4级/齿轮箱	29～290	3～50	37
	252	44	30-6级/齿轮箱	252	34	30-6级/齿轮箱
	189	29	22-8级/齿轮箱	189	22	22-8级/齿轮箱
G135-2	380	132	55-4级/齿轮箱	380	120	75-4级/齿轮箱	18～180	3～56	75
	252	95	55-6级/齿轮箱	252	80	75-6级/齿轮箱
	189	65	37-8级/齿轮箱	189	53	45-8级/齿轮箱

单、双级水煤浆工作泵的性能参数

泵型	流量 (m3/h)	工作压力(Mpa)	转数(r/min)	齿轮减速配套调速电机(kw)
G30-2	～1	1.2	30～300	YCT160/4A-2.2
G35-2	～2	1.2	30～300	YCT160/4A-2.2
G40-2	～3	1.2	30～280	YCT160/4A-3
G50-1	～4.5	0.6	28～280	YCT180/4A-4
G50-2	～4.5	1.2	28～280	YCT200/4A-5.5
G60-1	～6.5	0.6	25～250	YCT200/4A-5.5
G60-2	～6.5	1.2	25～250	YCT200/4B-7.5
G70-1	～8	0.6	25～250	YCT200/4B-7.5
G85-1	～12.5	0.6	18～180	YCT225/4A-11
G105-1	～20	0.6	14～140	YCT225/4B-15
G135-1	～35	0.6	10～100	YCT250/4B-22

说明
1、以上性能参数是常温清水试验时的试验数据；
2、对于不同的介质、不同的转速，性能参数都将变化，其流量值与浓度、粘度成反比，与转速成正比；
3、用户必须根据使用要求、输送介质的状况、选型原则选择泵的类型，或者和本公司技术部门协商来决定泵的类型。
4、对于水煤浆泵传动形式为齿轮调速配套电磁调速电机或机械无级变速电机，流量随转速变化无级可调。
