XBD-L型立式多级消防泵

XBD-L型立式多级消防泵

产品概述
XBD-L型多级消防泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统管道增压送水，也适用于工业和城市给排水，高层建筑增压送水、运距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。 我公司生产的XBD-L型多级消防泵其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，本司消防泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

结构特点
1、多级消防泵机构紧凑、体积小、外形美观，其立式机构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、多级消防泵吸入口和吐出口均水平方向，简化了管路的连接。
3、可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
4、多级消防泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5、多级消防泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

技术参数
流量：4-100L/S；
压力：0.16-2.25Mpa；
功率：3-200KW；
转速：1450r/min；
口径：ф50-ф200mm；
温度范围：≤80℃。

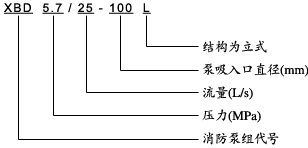

型号意义

性能参数表

型号 流量
Q（L/S）		 压力
P（MPa)		 转速
n(r/min)		 效率
η（%）		 功率
N（KW）		 必需汽蚀余量
（NPSH）r(m)
XBD2.0/5-50L 4
5
6		 0.22
0.20
0.16		 1450 48
52
50		 2.2 3.2
XBD3.0/5-50L 4
5
6		 0.33
0.30
0.24		 1450 48
52
50		 3 3.2
XBD4.0/5-50L 4
5
6		 0.44
0.40
0.32		 1450 48
52
50		 4 3.2
XBD5.0/5-50L 4
5
6		 0.55
0.50
0.40		 1450 48
52
50		 5.5 3.2
XBD6.0/5-50L 4
5
6		 0.66
0.60
0.48		 1450 48
52
50		 5.5 3.2
XBD7.0/5-50L 4
5
6		 0.77
0.70
0.56		 1450 48
52
50		 7.5 3.2
XBD8.0/5-50L 4
5
6		 0.88
0.80
0.64		 1450 48
52
50		 7.5 3.2
XBD9.0/5-50L 4
5
6		 0.99
0.90
0.72		 1450 48
52
50		 11 3.2
XBD10.0/5-50L 4
5
6		 1.10
1.00
0.80		 1450 48
52
50		 11 3.2
XBD2.8/10-65L 8
10
12		 0.32
0.28
0.24		 1450 54
60
58		 5.5 3.2
XBD4.2/10-65L 8
10
12		 0.48
0.42
0.36		 1450 54
60
58		 7.5 3.2
XBD5.6/10-65L 8
10
12		 0.64
0.56
0.48		 1450 54
60
58		 11 3.2
XBD7.0/10-65L 8
10
12		 0.80
0.70
0.60		 1450 54
60
58		 15 3.2
XBD8.4/10-65L 8
10
12		 0.96
0.84
0.72		 1450 54
60
58		 15 3.2
XBD9.8/10-65L 8
10
12		 1.12
0.98
0.84		 1450 54
60
58		 18.5 3.2
XBD11.2/10-65L 8
10
12		 1.28
1.12
0.96		 1450 54
60
58		 22 3.2
XBD12.6/10-65L 8
10
12		 1.44
1.26
1.08		 1450 54
60
58		 22 3.2
XBD14.0/10-65L 8
10
12		 1.60
1.40
1.20		 1450 54
60
58		 30 3.2
XBD3.8/15-80L 12
15
18		 0.40
0.38
0.36		 1450 62
70
66		 11 3.5
XBD5.7/15-80L 12
15
18		 0.60
0.57
0.54		 1450 62
70
66		 15 3.5
XBD7.6/15-80L 12
15
18		 0.80
0.76
0.72		 1450 62
70
66		 22 3.5
XBD9.5/15-80L 12
15
18		 1.00
0.95
0.90		 1450 62
70
66		 30 3.5
XBD11.4/15-80L 12
15
18		 1.20
1.14
1.08		 1450 62
70
66		 30 3.5
XBD13.3/15-80L 12
15
18		 1.40
1.33
1.26		 1450 62
70
66		 37 3.5
XBD15.2/15-80L 12
15
18		 1.60
1.52
1.44		 1450 62
70
66		 45 3.5
XBD17.1/15-80L 12
15
18		 1.80
1.71
1.62		 1450 62
70
66		 45 3.5
XBD19.0/15-80L 12
15
18		 2.00
1.90
1.80		 1450 62
70
66		 55 3.5
XBD3.8/25-100L 15
25
32		 0.42
0.38
0.34		 1450 65
72
70		 18.5 3.5
XBD5.7/25-100L 15
25
32		 0.63
0.57
0.54		 1450 65
72
70		 30 3.5
XBD7.6/25-100L 15
25
32		 0.84
0.76
0.68		 1450 65
72
70		 37 3.5
XBD9.5/25-100L 15
25
32		 1.05
0.95
0.85		 1450 65
72
70		 45 3.5
XBD11.4/25-100L 15
25
32		 1.26
1.14
1.02		 1450 65
72
70		 55 3.5
XBD13.3/25-100L 15
25
32		 1.47
1.33
1.19		 1450 65
72
70		 75 3.5
XBD15.2/25-100L 15
25
32		 1.68
1.52
1.36		 1450 65
72
70		 75 3.5
XBD17.1/25-100L 15
25
32		 1.89
1.71
1.53		 1450 65
72
70		 90 3.5
XBD19.0/25-100L 15
25
32		 2.10
1.90
1.70		 1450 65
72
70		 90 3.5
XBD4.0/40-150L 30
40
50		 0.44
0.40
0.36		 1450 75
80
77		 30 3.5
XBD6.0/40-150L 30
40
50		 0.66
0.60
0.54		 1450 75
80
77		 37 3.5
XBD8.0/40-150L 30
40
50		 0.88
0.80
0.72		 1450 75
80
77		 45 3.5
XBD10.0/40-150L 30
40
50		 1.10
1.00
0.90		 1450 75
80
77		 55 3.5
XBD12.0/40-150L 30
40
50		 1.32
1.20
1.08		 1450 75
80
77		 75 3.5
XBD14.0/40-150L 30
40
50		 1.54
1.40
1.26		 1450 75
80
77		 75 3.5
XBD16.0/40-150L 30
40
50		 1.76
1.60
1.44		 1450 75
80
77		 90 3.5
XBD5.0/45-150L 32
45
55		 0.54
0.50
0.44		 1450 72
76
73		 37 4.0
XBD7.5/45-150L 32
45
55		 0.87
0.75
0.66		 1450 72
76
73		 55 4.0
XBD10.0/45-150L 32
45
55		 1.08
1.00
0.8		 1450 72
76
73		 75 4.0
XBD12.5/45-150L 32
45
55		 1.35
1.25
1.10		 1450 72
76
73		 90 4.0
XBD15.0/45-150L 32
45
55		 1.62
1.50
1.32		 1450 72
76
73		 110 4.0
XBD17.5/45-150L 32
45
55		 1.89
1.75
1.54		 1450 72
76
73		 132 4.0
XBD20.0/45-150L 32
45
55		 2.16
2.00
1.76		 1450 72
76
73		 132 4.0
XBD22.5/45-150L 32
45
55		 2.43
2.25
1.98		 1450 72
76
73		 160 4.0
XBD6.0/75-200L 50
75
90		 0.66
0.60
0.54		 1450 72
84
86		 90 4.5
XBD9.0/75-200L 50
75
90		 0.99
0.90
0.81		 1450 72
84
86		 110 4.5
XBD12.0/75-200L 50
75
90		 1.32
1.20
1.08		 1450 72
84
86		 132 4.5
XBD15.0/75-200L 50
75
90		 1.65
1.50
1.35		 1450 72
84
86		 160 4.5
XBD18.0/75-200L 50
75
90		 1.98
1.80
1.62		 1450 72
84
86		 200 4.5
XBD4.0/80-200L 60
80
100		 0.45
0.40
0.36		 1450 70
79
77		 55 5.0
XBD6.0/80-200L 60
80
100		 0.68
0.60
0.54		 1450 70
79
77		 75 5.0
XBD8.0/80-200L 60
80
100		 0.90
0.80
0.72		 1450 70
79
77		 110 5.0
XBD10.0/80-200L 60
80
100		 1.12
1.00
0.90		 1450 70
79
77		 132 5.0
XBD12.0/80-200L 60
80
100		 1.35
1.20
1.08		 1450 70
79
77		 160 5.0
XBD14.0/80-200L 60
80
100		 1.58
1.40
1.26		 1450 70
79
77		 160 5.0
XBD16.0/80-200L 60
80
100		 1.80
1.60
1.44S		 1450 70
79
77		 200 5.0
